XWP-LED系列数字显示双回路控制仪/光柱显示控制

数字显示双回路控制仪/光柱显示控制仪

　 XWP-LED系列数字显示双回路控制仪/光柱显示控制仪采用微处理器进行控制运算。

　　XWP-LED系列双回路光柱显示控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观。

主要特点

　　 XWP系列双回路数字显示控制仪/光柱显示控制仪可同时测量显示两路输入信号，并且两路输入信号可为不同分度号。

　　可分别带有两路模拟量变送输出与继电器报警输出。

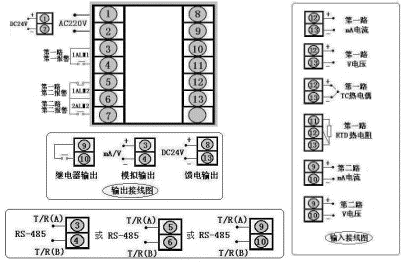

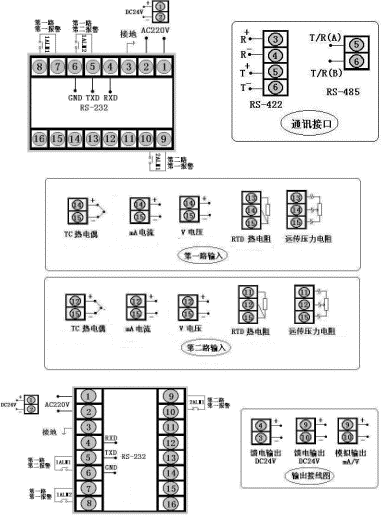

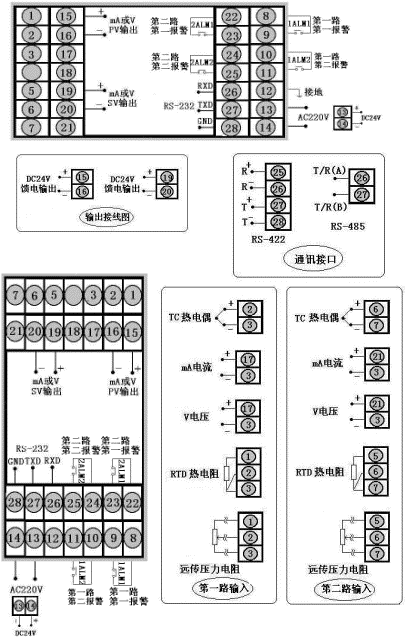

仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）

型号	XWP-D823系列	接线图
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	XWP-T823系列（横式）
仪表外形	仪表尺寸:160×80×140mm 开孔尺寸:152×76mm 重量:400g
型号	XWP-S823系列
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	XWP-T823系列（竖式）
仪表外形	仪表尺寸:80×160×140mm 开孔尺寸:76×152mm 重量:400g
型号	XWP-D923系列	接线图
仪表外形	仪表尺寸:96×96×140mm 开孔尺寸:92×92mm 重量:400g
型号	XWP-D423系列	接线图
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重量:240g
型号	XWP-S423系列
仪表外形	仪表尺寸:48×96×140mm 开孔尺寸:45×92mm 重量:240g
型号	XWP-D723系列	接线图
型号	仪表尺寸:72×72×110mm 开孔尺寸:68×68mm 重量:240g

XWP-LED系列双回路数字显示控制仪型谱表

型号

代码

说明

XWP -

□□□□-□□□-□□/□□□-□/□□-□-□

外形特征

D
S

横式显示仪表
竖式显示仪表

外形尺寸

4
7
8
9

96×48mm（横48×96mm（竖
72×72mm
160×80mm横80×160mm竖
96×96mm

控制作用

21
23

测量显示
三位式控制

通讯方式

□

参见"通讯方式"

第一路输出方式

□

参见"输出方式"

第二路输出方式

□

参见"变送输出方式"

第一路输入类型

□□

参见"输入类型"

第二路输入类型

□□

参见"输入类型"

第一路第一报警方式

N
H
L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

第一路第二报警方式

    N
    H
    L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

第二路第一报警方式

      N
      H
      L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

第二路第二报警方式

         N
         H
         L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

馈电输出

P
2P

DC24V馈电输出
2路DC24V馈电输出

供电方式

W

T

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）

XWP-LED系列光柱测量显示控制仪型谱表

型号

代码

说明

XWP -

T □□□-□ □ □-□□/□□□-□/□□-□-□ □

外形尺寸

160×80mm（横） 80×160mm（竖）

控制作用

21
23

测量显示
三位式控制

通讯方式

□

参见"通讯方式"

第一路输出方式

□

参见"变送输出方式"

第二路输出方式

□

参见"变送输出方式"

第一路输入类型

□□

参见"输入类型"

第二路输入类型

□□

参见"输入类型"

第一路第一报警方式

N
H
L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

第一路第二报警方式

N
H
L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

第二路第一报警方式

    N
    H
    L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

第二路第二报警方式

        N
        H
        L

无报警（可省略）
位式上限控制/报警
位式下限控制/报警

馈电输出

P
2P

DC24V馈电输出
2路DC24V馈电输出

供电方式

W

T

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）

外形特征

横式显示仪表
竖式显示仪表

输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	代码	输入类型	测量范围
01	B	400～1800 ℃	09	Pt100.1	-99.9～199.9℃	17	3
