LHB系列投入式液位变送器

浏览:967
LHB系列投入式液位变送器



结构类型



    LHB-LC缆式液位变送器
    LHB-LR杆式液位变送器
    LHB-LD直装式液位变送器



外形尺寸


点击看大图
点击看大图
点击看大图

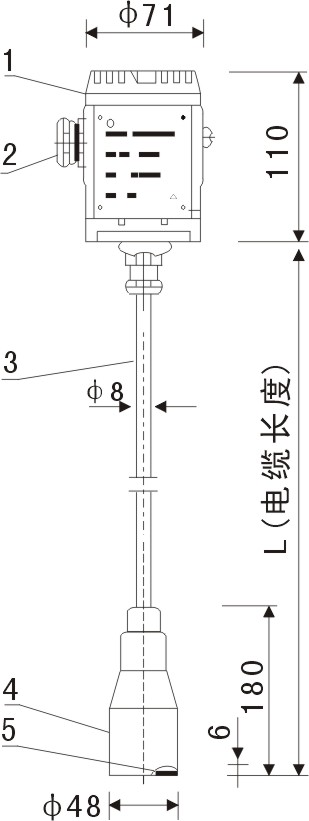

LHB-LC缆式液位变送器
(普通形式连接)
1、变送器外壳
2、信号线缆接头
3、传感器电缆
4、传感器外壳
5、传感器

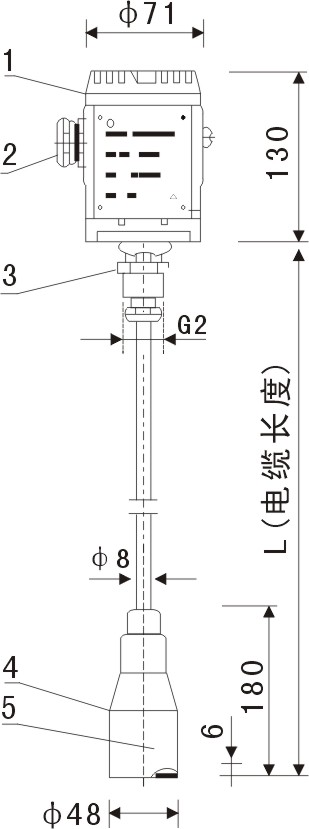

LHB-LC缆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器

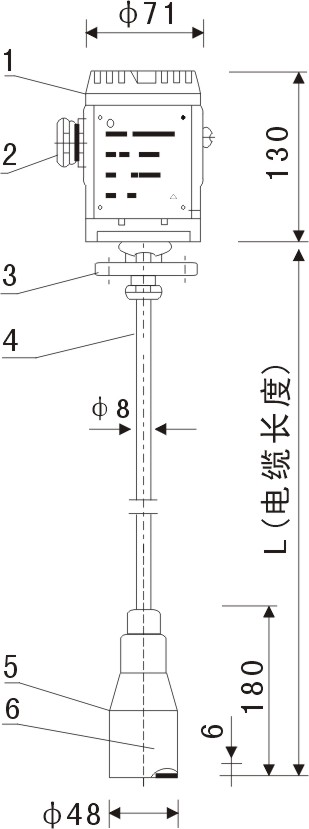

LHB-LC缆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器
点击看大图
点击看大图
点击看大图

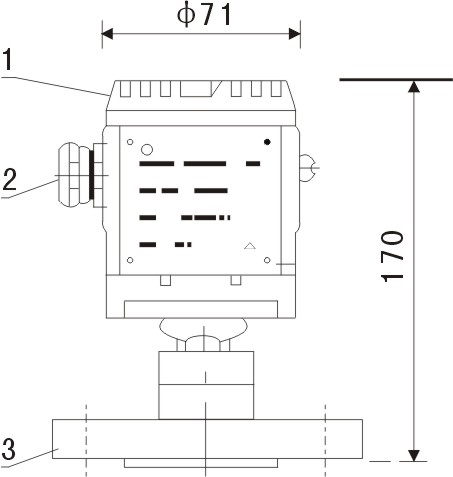

LHB-LD直装式液位变送器
1、变送器外壳
2、信号线缆接头
3、连接法兰

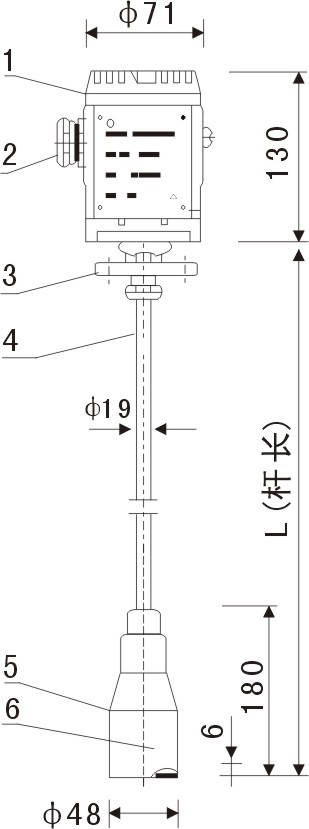

LHB-LR杆式液位变送器
(法兰形式连接)
1、变送器外壳
2、信号线缆接头
3、法兰DN50、DN80、DN100
4、传感器电缆
5、传感器外壳
6、传感器

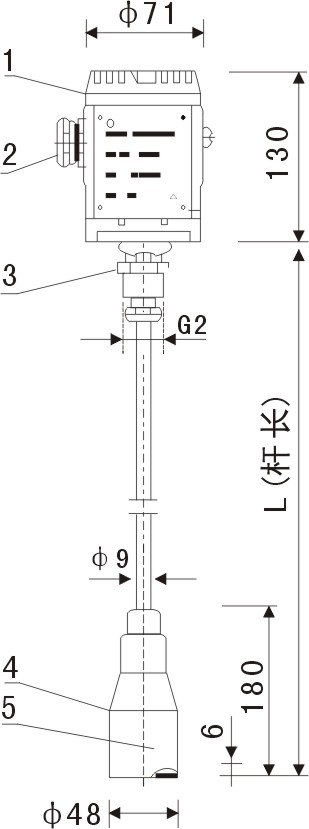

LHB-LR杆式液位变送器
(外螺纹形式连接)
1、变送器外壳
2、信号线缆接头
3、外螺纹G2
4、传感器外壳
5、传感器
固定配件
    LHB-LC/LR型缆式和杆式液位变送器具有多种安装固定方式,以适应不同现场情况。当现场不能够提供G2的内螺纹或法兰等工艺设施时,可选择普通形式的液位变送器,它有墙壁安装式、水平管架式和垂直管架式等三种安装方式可选择,使您在现场安装时得心应手。
点击看大图
点击看大图
点击看大图

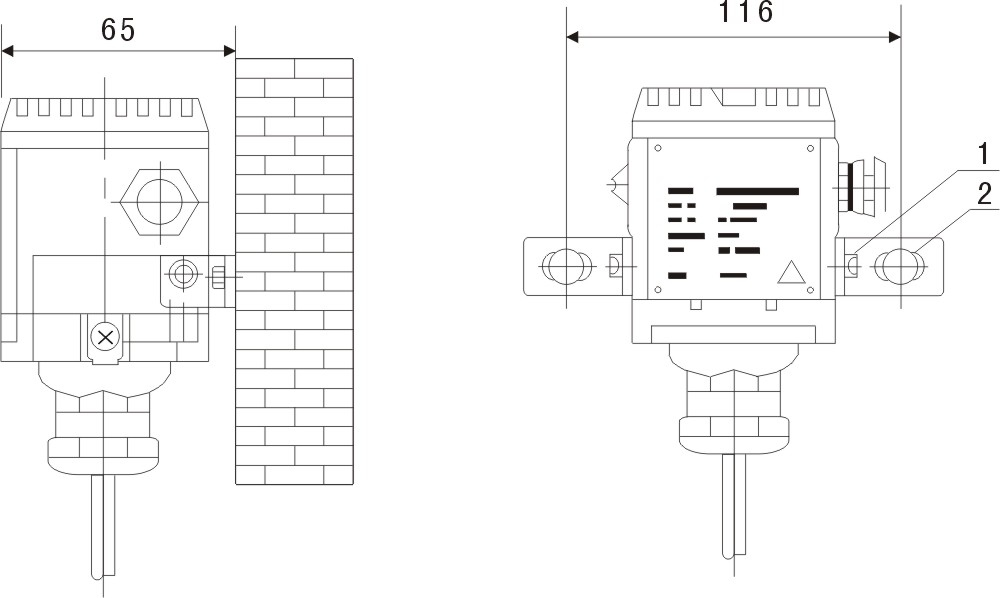

墙壁安装
[1-螺钉M5, 2-膨胀螺钉M8]

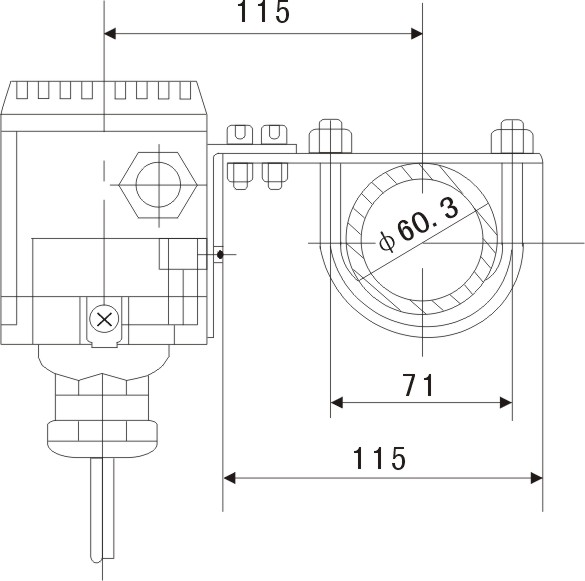

水平管架安装

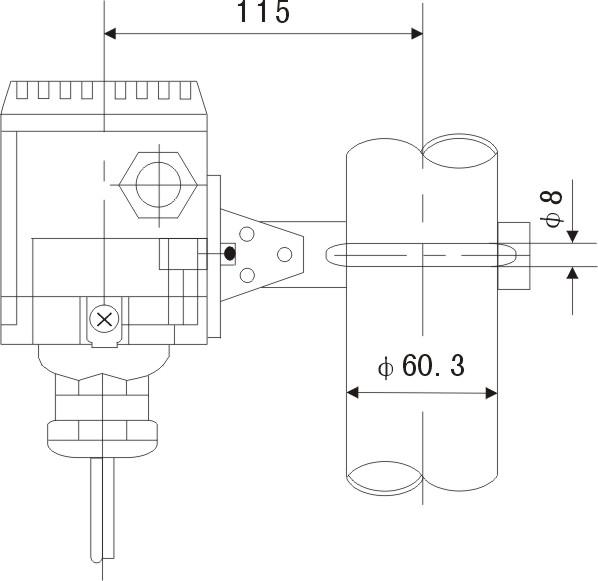

垂直管架安装
配重和防护罩
    在测量流动性较大的介质时,为防止传感器剧烈摆动,用户可选用配重附件,以起到稳定传感器的作用。配重以法兰形式提供(DN50、PN4.0MPa、GB116.7-88),用户可以用螺栓将其固定于工艺设施。
    在现场环境较恶劣时,用户应选用传感器防护罩来保护传感器,以免被异物损坏或影响测量的准确性。

配重示意图
1、传感器外壳
2、螺钉M3
3、法兰DN50
防护罩示意图
1、传感器外壳
2、螺钉M3
3、防护罩
法兰尺寸
公称通径

DN
法兰外径

D
螺栓孔中
心圆直径
K
螺栓孔径

n
螺栓数量
螺栓尺寸

Th
密封面直径

d
密封面高度

f
法兰厚度

G
50
165
125
18
4
M16
99
3
20
80
200
160
18
8
M16
132
3
24
100
235
190
22
8
M20
156
3
24
静压式液位变送器型号内容
压力范围
代号
满量程调节范围
允许过载(MPa)
0~10KPa
D3
1~10KPa
0.6
0~20KPa
D5
10~20KPa
0.6
0~40KPa
D7
12~40KPa
0.6
0~60KPa
D8
20~60KPa
0.6
0~100KPa
E1
30.0~100KPa
1.0
0~160KPa
E2
60.0~200KPa
1.0
0~200KPa
E3
60.0~200KPa
1.0
0~250KPa
E4
120.0~400KPa
1.0
0~400KPa
E5
120.0~400KPa
1.0
0~0.6MPa
F1
0.2~0.6MPa
2.0
0~1.0MPa
F2
0.3~1.0MPa
2.0

静压式液位变送器型号内容


类型
LHB-L1C普通投入式陶瓷电容型
LHB-L2C普通投入式扩散硅型
LHB-L1D不锈钢投入式陶瓷电容型
LHB-L2D不锈钢投入式扩散硅型
LHB-L1R杆式陶瓷电容型
LHB-L2R杆式扩散硅型
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接件材料
1
2
3
9
不锈钢304
不锈钢316
不锈钢1cr18Ni9Ti
特殊约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
过程连接方式
S
T
F
Y
标准型
外螺纹G1 1/2
法兰DN50 PN1.6MPa GB9119
特殊约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
传感器密封材料
1F
2F
3F
9F
氟橡胶
丁腈橡胶
聚四氟乙烯
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
输出信号
2
9
4~20mA二线
特殊约定
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外壳类型
A
B
C
Y
铝外壳无现场指示IP65
铝外壳带模拟显示表IP65
铝外壳带液晶显示表IP65
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
精度等级
1
2
5
9
±0.1%
±0.2%
±0.5%
特殊要求
|
|
|
|
|
|
|
|
|
|
|
|
|
配重
H
Z
Y
无配重
标准配重
特别约定
|
|
|
|
|
|
|
|
|

安装尺寸(单位)
|
|
|
|
|
|
|

量程代码
|
|
|
|
|

附加功能
I
D
L
本安型
防爆型
传感器电缆长度(m)
|

LHB-L1C
3
F
3
1F
2
B
5
H
D3
IL(5m)

选型举例
